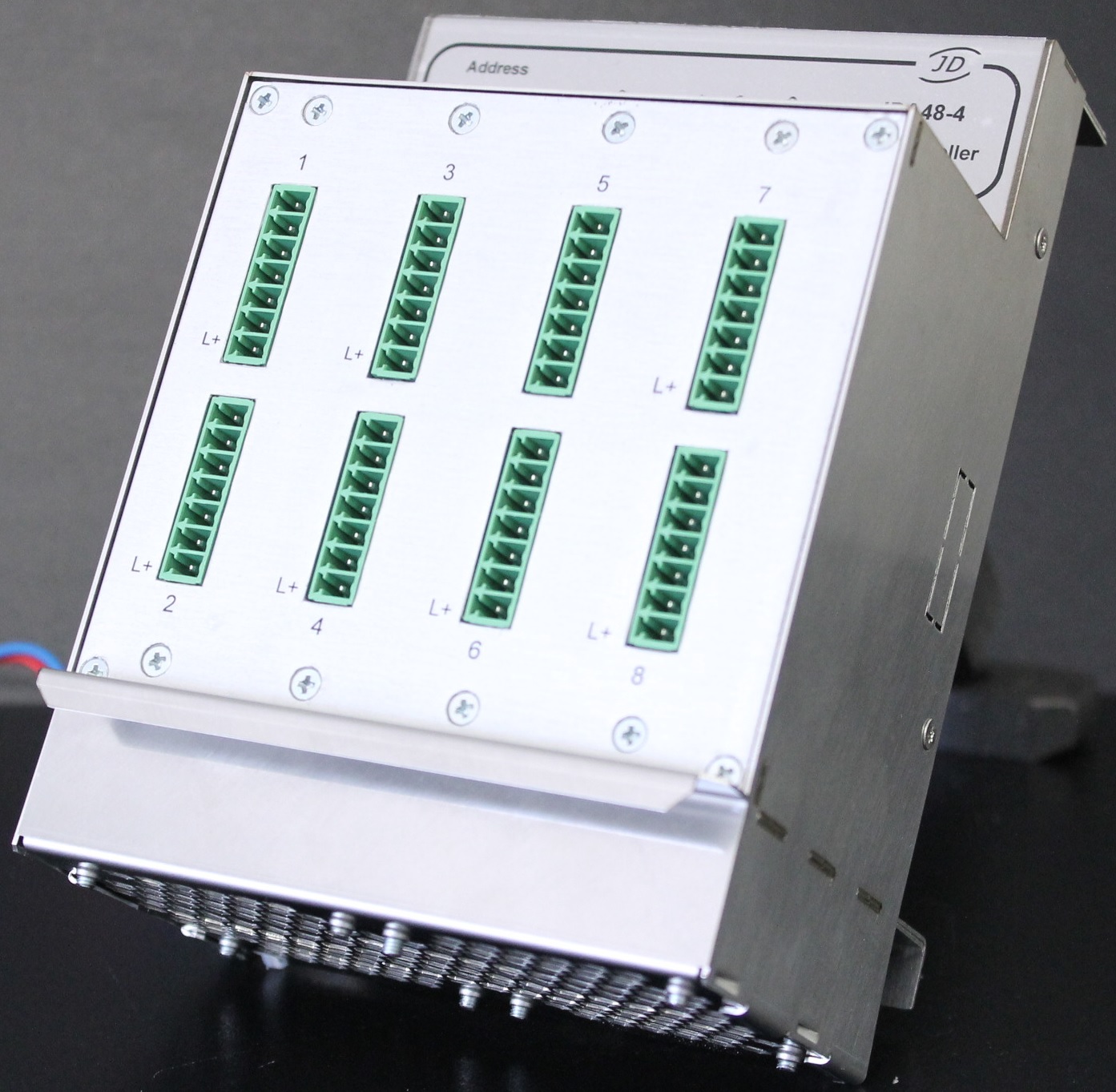

Controlleransichten

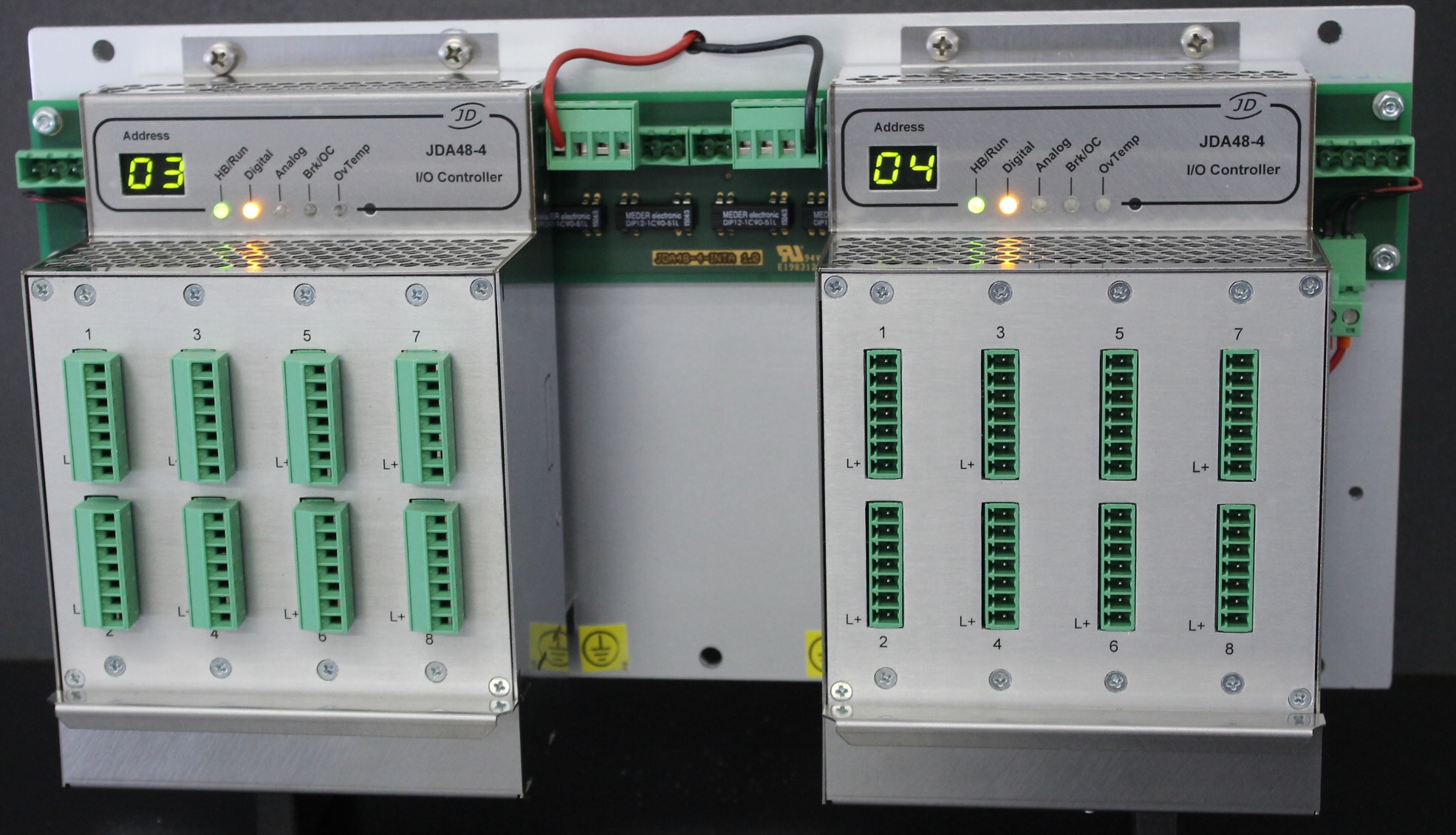

Anwendungsfall JDA48-4-1F

Zoom = Bild klick

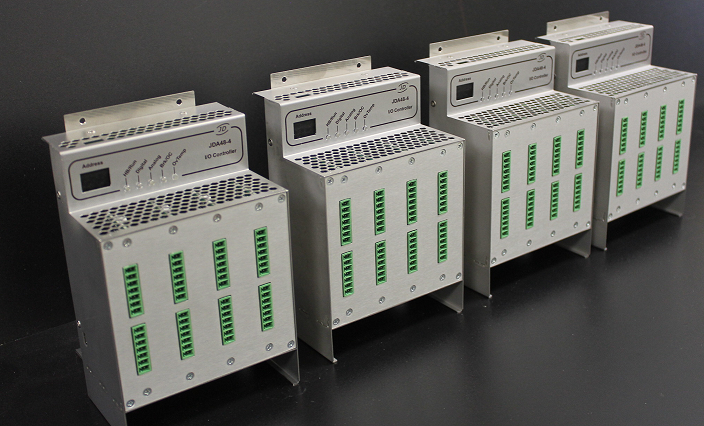

Aus der Produktion

Zoom = Bild klick

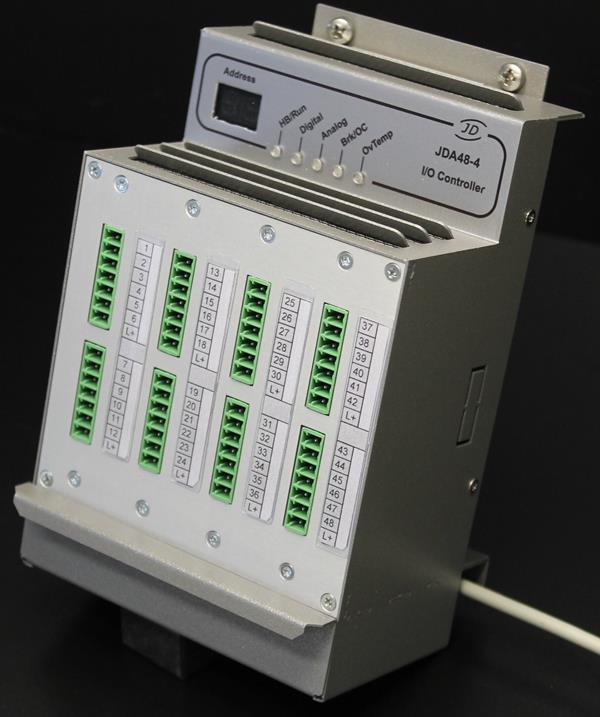

Controller JDA48-4

Die neue Generation der Controller JDA48-4 besticht durch seine hohe Kompaktheit und Leistungsfähigkeit. Mit den Abmessungen (HxBxT) 80x106x165mm beinhalteten sie neben der Ansteuerelektronik ein komplettes Verbindungsystem für die E/A Anschlüsse. Zusätzlich ist eine Lüfterkassette integriert, die für  die notwendige Kühlung speziell im analogen Anwendungsfall sorgt. Durch die optimale Gehäusekonzeption ist eine Zusatzkühlung bei digitaler Ausgabe nicht zwingend erforderlich. Die Lüfterkassette ist auch während des Betriebs jederzeit austauschbar oder nachzurüsten. Durch die flexible Konfiguration erreichen die Controller durchaus die Leistungsfähigkeit einer SOFT-SPS. Die Anforderungen der technischen Gegebenheiten sind in einem Vorabgespräch zu klären. Gerne stimmen wir mit Ihnen Ihre Problemstellung auf die technischen Möglichkeiten ab. Durch die eigene Produktion und die Softwareentwicklung und Support im eigenen Haus bieten wir Ihnen ein breites Spektrum von individuellen Problemlösungen an. Darüber hinaus arbeiten wir mit Partnern zusammen, die die Produktverfügbarkeit auch für die kommenden Jahre garantieren.

Durch das universelle Stecksystem ist der Controller leicht austauschbar und für viele Anwendungsbereiche einsetzbar. Der rechts unten stehende Anwendungsfall zeigt einen kompletten Austauschsatz für alte Rückwände in einem VIB System. Durch die Kompaktbauweise ist der Controller auch als Austauschsatz für neue Rückwände eines VIB Systems einsetzbar.

Die Controller sind derzeit unter folgenden Bestellbezeichnungen erhältlich:

JDA48-4-1 Controller 48 digitale Ausgänge (einsetzbar als VIB MFC) ohne Lüfterkassette
  JDA48-4-1F   Controller 48 digitale Ausgänge (einsetzbar als VIB MFC)   mit Lüfterkassette
JDA48-4-2F Controller 48 analoge Ausgänge (einsetzbar als VIB MFC) mit Lüfterkassette
  JDA48-4-4F   Controller 12 x 4Bit DC Ausgänge (für LED-Karten von VIB)   mit Lüfterkassette

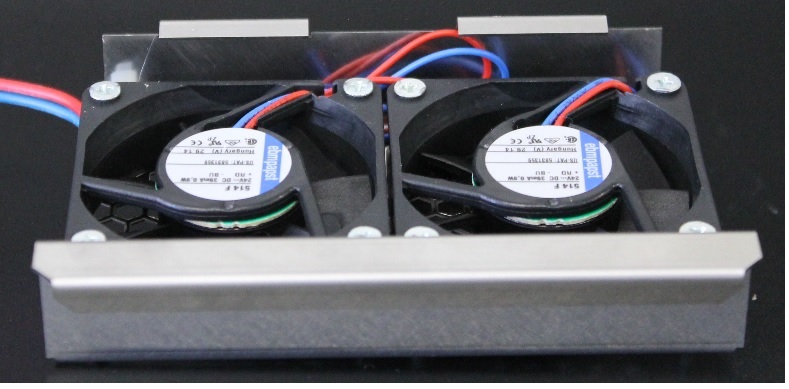

  JDA48-4-F1   Lüfterkassette für Controller einzeln



Der Controller benötigt eine Verbindungs/Anschlussplatine. Bitte für den jeweiligen Anwendungsfall anfragen.

Konfiguration

Durch die hohe Packungsdichte ist der Controller mit einem Steckersystem im 3.81" Raster ausgestattet. DIe Kontakbelastbarkeit dieses Systems beträgt pro Kontakt 8A. Stecker bei Bestellung bitte separat angeben.

Software

Der Controller ist sowohl mit einer Software für den Betrieb in VIB Anlagen oder mit einer MODBUS-Slave Software erhältlich. Der Controller verfügt über einen Adress-Schalter zur EInstellung der Slave-Adresse.

 Produktinformation     Produktinformation zu JDA48-4
Produktübersicht zurück zur Produktübersicht
